建议收藏!钢结构详图设计的关键思考点……

发布时间:2021-02-23 浏览量: 来源: zhuxiaowen1990

伴随着钢架结构在工程建筑行业愈来愈多的应用,钢架结构详图设计的必要性也逐渐反映,它是钢结构工程施工的关键阶段之一,这一阶段进行的优劣立即危害钢架结构的制做成本费、品质和进展。

一、钢架结构详图设计內容和专用工具

1.1详图设计的內容及规定

一般,一套详细的钢架结构详图应包括工程图纸文件目录、设计总表明、构件施工平面图、构件详图。

1.1.1 总表明应包括项目概况、原材料规定、焊缝等级及品质规定、构件制做规定、喷涂规定、安装规定(如高强螺栓应出示初扭、终扭扭距规定)等必须表明的內容,表述应确立、清楚、简约。

1.1.2 构件施工平面图应依据工程项目具体情况灵便遍布,施工平面图应描述清楚精确,详图与施工平面图表述內容相符合。

1.1.3 构件详图应挑选最有象征性的建筑立面做正视图,在构件主视图中应包括构件安装位置、方位,所显示主视图应能详细表述构件特点。构件中各种各样原材料序号恰当,图上标明螺栓规格、直径、焊接方式、尺寸、焊缝方式。针对较长、超载构件必须明确按段位置,按段位置明确时要最先考虑到车辆运输、起重机械的工作能力,再考虑到原材料的有效运用、接缝处焊接位置的分开等难题。

1.2实用工具手机软件

详图设计离不了软件工具,必备软件有Xsteel、Tekla Stuctures和Autocad,其他辅助工具有天正结构、探索者、Turetable等。

Xsteel、Tekla Stuctures手机软件是现阶段应用较多手机软件,选用3D建模,能够完成整个过程多的人协作,在模型全过程中能够查验连接点、构件的位置,原材料表、构件统计分析表、工程图纸等均可全自动建立生产制造。优势是大幅度降低绘图劳动效率,很大水平防止人力制图导致的规格不正确;其自动生成详尽的零件明细。其缺陷是构件序号多,工程图量大,三维详图手机软件价钱较高、实际操作较繁杂,必须长时间的学习培训实践活动,在西边地区普及化并不是很广。

Autocad是最常见的详图设计手机软件,但此软件的实际操作根据3D实体模型,内置基本元素不够,许多 作用欠缺,必须与其他手机软件融合及其人力的輔助才可以进行,因而制图时间长,工程图纸的错误率较高,劳动效率大。优势是出图量可灵便把握,cad图及表述可随意布局。

天正、探索者等手机软件与Autocad软件相互配合应用,其便捷的柱网布局、中心线标明、焊接、设计标高标明、公差标注等可大大减少Autocad的制图時间。Turetable是将EXCEL与Autocad互相转换的手机软件,它的运用可节约原材料表的定编時间,提升 原材料表的精确性,使工程图纸脚手架计算和统计分析变的轻轻松松。

二、钢架结构详图设计疑难问题及解决方式

2.1详图设计早期准备工作

不论是选用3D建模的手机软件還是Autocad软件,最后工程图纸的审批還是由专业技术人员操纵,小编依据很多年工作经历,根据下列层面的事先操纵可不错确保详图的精确性。

2.1.1 取得设计工程图纸最先应细心了解设计者的用意,对设计图的了解包括2个层面,一是对设计概念设计的了解,二是考虑到把设计工程图纸转换为具体构件制作过程中的复杂性和可行性分析考虑,钢架结构设计图多由钢架结构设计手机软件(PKPM,三维3S等)设计而成,并自动生成设计工程图纸,一些设计工作人员缺乏经验,设计中常会出現一些难题:如一个施工材料规格型号、类型许多 ,也有一些不常见、不容易购置的原材料,碰到这种难题应立即明确提出原材料替代申请办理,避免 对工程项目的一些多余的消耗;也有一些连接点设计不科学或难以达到,或设计图技术标准中过低、过高或不必要条文,碰到这种难题应立即与设计工作人员沟通交流,讨论开展适度的变动,改进工艺性能,便于下步制做顺利开展。

2.1.2 次之定编有效制图方案,详图设计工作中应与施工计划相互配合,尤其是大中型钢架结构新项目,应依据工程进度分配开展详图设计、机构物资采购、生产制造、制成品装运,不可出現土建工程与钢架结构安装干预、或构件在场不配套设施,没法安装或在场构件不可以安装成一个平稳管理体系,导致安全风险,若有的施工企业在安装因其钢柱、系杆、支撑点、檩条未运到当场,为赶进展仅安装单独钢梁,且沒有采用揽风绳等健全的安全性保障体系,非常容易产生在突发性大风载荷功效下的钢梁拧断毁坏安全事故。

2.2 详图设计普遍的不正确

2.2.1较为错误有:

①.构件横截面规格或材料与设计图不符合;

②构件长短不正确;

③柱,梁等连接点处紧密连接不正确,即相接处连接点板不正确,没法安装;

④构件序号及版次不正确;

⑤构件位置不正确;

⑥构件接优点,连接头位置过度集中化,未分开焊接位置等。

2.2.2其他普遍不正确有:

①.规格不符合:第二道规格求和后与第一道规格不符合;

②cad图与原材料包及图框中构件序号不一致;

④原材料表格中漏零件;

⑤在一些工程项目中,构件总数多,构件图易出現反复绘图或漏绘;

⑥不一样构件反复序号;

⑦地脚螺栓孔距与联接件孔距位置不正确;

⑧对着干构件联接板反方向,如一侧隅撑、支撑点等联接板错选至另一侧;

⑨墙壁檩条在窗门洞孔左右缘置放有正相反分,则墙壁隅撑和推条长短测算易产生不正确。

2.3 详图设计的方法

对于工程图纸中疑难问题,关键根据用心了解设计图,工程图纸进行后认真仔细并根据工程图纸审批就可以基础处理。一般钢构厂房多选用彩钢瓦维护保养构造,在构造详图设计中应考虑到彩钢瓦的安装,针对下列难题的提早考虑到会大大减少工程图纸失败几率,或者与下道工艺过程干预。

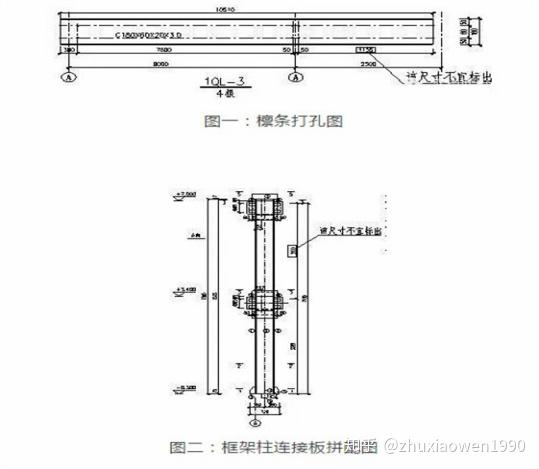

2.3.1针对有孔距规定或者有操纵规定的构件在公差标注时不适合标明封闭式规格。如下图一:檩条开洞图;图二剪力墙联接板炭焙图。

2.3.2平屋面选用内排水沟需考虑到好多个难题。

一是系杆不可以设计到贴紧柱顶的位置,不然将很有可能造成 排水管安装不及时;

二是排水沟排水管和系杆及其柱间支撑位置也应提早考虑到,不然安装时并不是遇到系杆,便是遇到柱间支撑;

三是内排水沟处墙壁檩条位置应依据排水沟规格多方面调节,墙壁檩条安装进行排水沟没法固定不动。

如图所示三:内排水沟节点图。

图三:内排水沟节点图

2.3.3 不必片面性了解檩条上打推条孔距时要考虑到“受拉边、受力边”等要素,搞出上下面不定距的孔,尽管工程图纸没有错,但安装时非常容易安反,結果反倒不好,因而宜将檩条上孔均弄成对称性孔。

2.3.4 水平支撑上花篮螺栓位置要有效,不必偏移钢柱过远,应考虑到安装便捷,不然职工在安装时务必伸出人体来扭紧或是直爬梯上来,要不等檩条安装完毕后爬上檩条扭紧,那样做十分不安全。水平支撑还易与隅撑位置干预,设计时要提早考虑到。

2.3.5高强螺栓布局要有效,需考虑到扭距器和扭矩扳手的工程施工室内空间,不然安装时易室内空间很小,扭距器和扭矩扳手等专用工具没法到位,造成 高强螺栓桂花头没法拧断或高强螺栓没法扭紧。

2.3.6高强螺栓联接板如果有很有可能,尽可能选用上、下对称性的地脚螺栓布局方法。以前有工程项目中联接连接点中选用上端4个下边6个,制做中生产车间职工在炭焙联接板中一不小心将一部分拼反,結果在现场没法组装。

2.3.7抗风柱与钢柱的联接宜尽可能选用弹簧板联接,因正中间跨的梁安装后下挠很大,后墙的梁若选用地脚螺栓与抗风柱顶紧联接,会导致平屋面高低不平,正中间低两边高。

2.3.8连接点无加劲肋,这类状况有时候是设计图上沒有设计,应立即向设计工作人员明确提出,否者会造成 事后制做中电焊焊接时连接点板形变,安装时连接点板不可以迎合,针对有磨擦面联接连接点,导致磨擦面安装不可以做到规定。

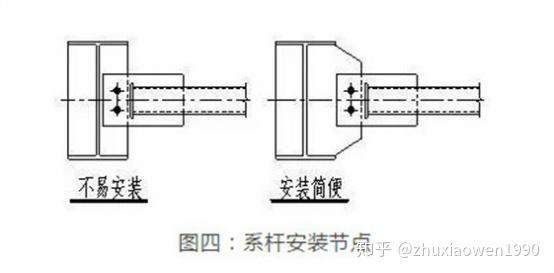

2.3.9梁、柱做系杆联接时,应将柱梁上联接板适度外伸,有的因系杆联接板过长,造成 室内空间很小,系杆太长没法安装,一些框架剪力墙的框架梁也存有一样难题,如图所示四:系杆安装连接点。

2.3.10关系位置,有联接关联位置应留意查验有关构件的总数、位置。如平屋面檩条施工平面图和钢柱详图要用心核查,经常出现施工平面图与详图檩条总数不符合难题。

2.3.11当墙壁选用带窗时,墙壁檩托板加劲板应反方向洞边方位。否者窗子安装时产生与加劲板干预,没法根据,且带窗的檩条安装时要尽可能选用沉头螺栓,也是避免 一样难题。

三、结语

总而言之,钢架结构详图设计是一个承上启下工作中,是钢架结构设计宏伟蓝图转换为钢架结构商品的公路桥梁,不但是对施工图纸的简易施工放样、溶解,只是钢架结构制做前的技术性准备工作,是建筑施工的第一道工艺流程,是构件制做与安装的规范性文档。规定详图设计工作人员需有较高的基础知识和制做、安装的社会经验,要有全局意识和明显的责任感,工作上尽职尽责,常常深层次生产线、安装施工工地当场,持续学习心得体会,才可以非常好的将理论研究融合、将设计和加工工艺极致的融合,从而持续提升 详图设计水准转自知乎zhuxiaowen1990,侵删。
